获奖工程展示
环球财富大厦
发布者:admin   发布于:2021-09-16   浏览次数:3075

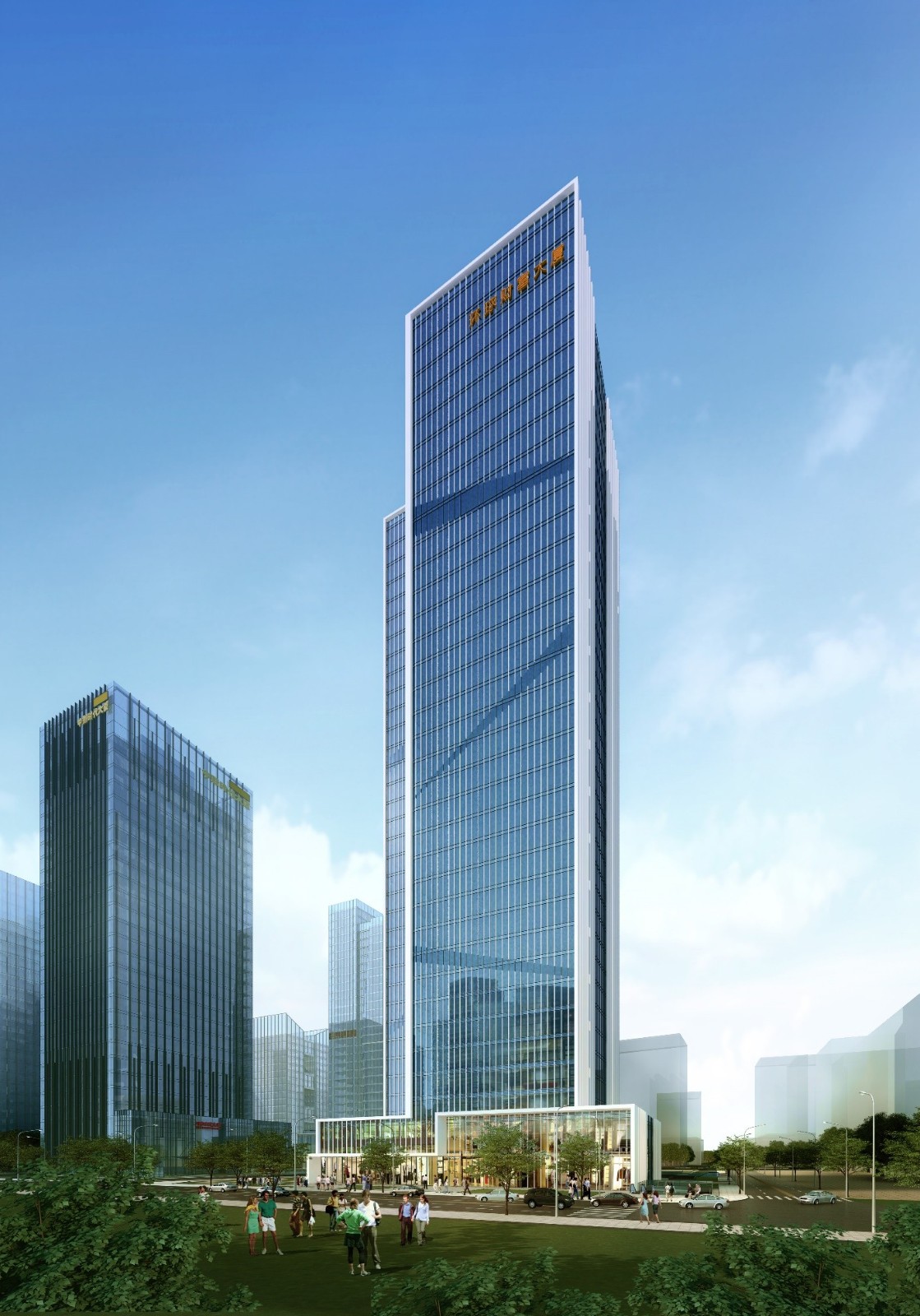

建筑立面透视图


一、工程概况


东莞环球财富大厦项目为高级写字楼,位于东莞市总部基地。总建筑面积约8.5万m2,建筑层数地上35层,地下3层,结构高度160.5m。首层层高6.0m,标准层层高4.5m。建筑平面为两个矩形拼合的组合平面,呈S形,平面内存在两个核心筒,平面最窄处宽度为10.8m。

工程于2018年3月1日开工建设,2020年7月21日竣工,总投资3.1亿元。



二、主要科技创新内容


1、双塔组合平面超限高层建筑设计

本工程采用塔楼平面不分缝的框架-双筒结构体系,有效降低了结构高宽比,避免裙房偏置,降低剪力墙中震不屈服下拉应力水平,减小平面扭转不规则程度,建筑上方便使用,优于设防震缝的双塔方案。该设计增强了大厦的功能性能,社会效益显著。

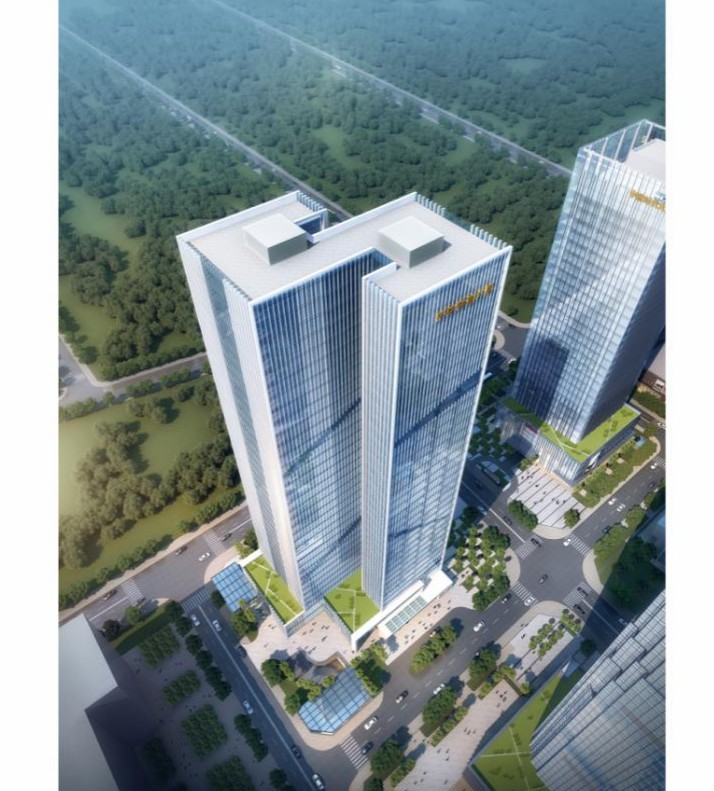

建筑立面图

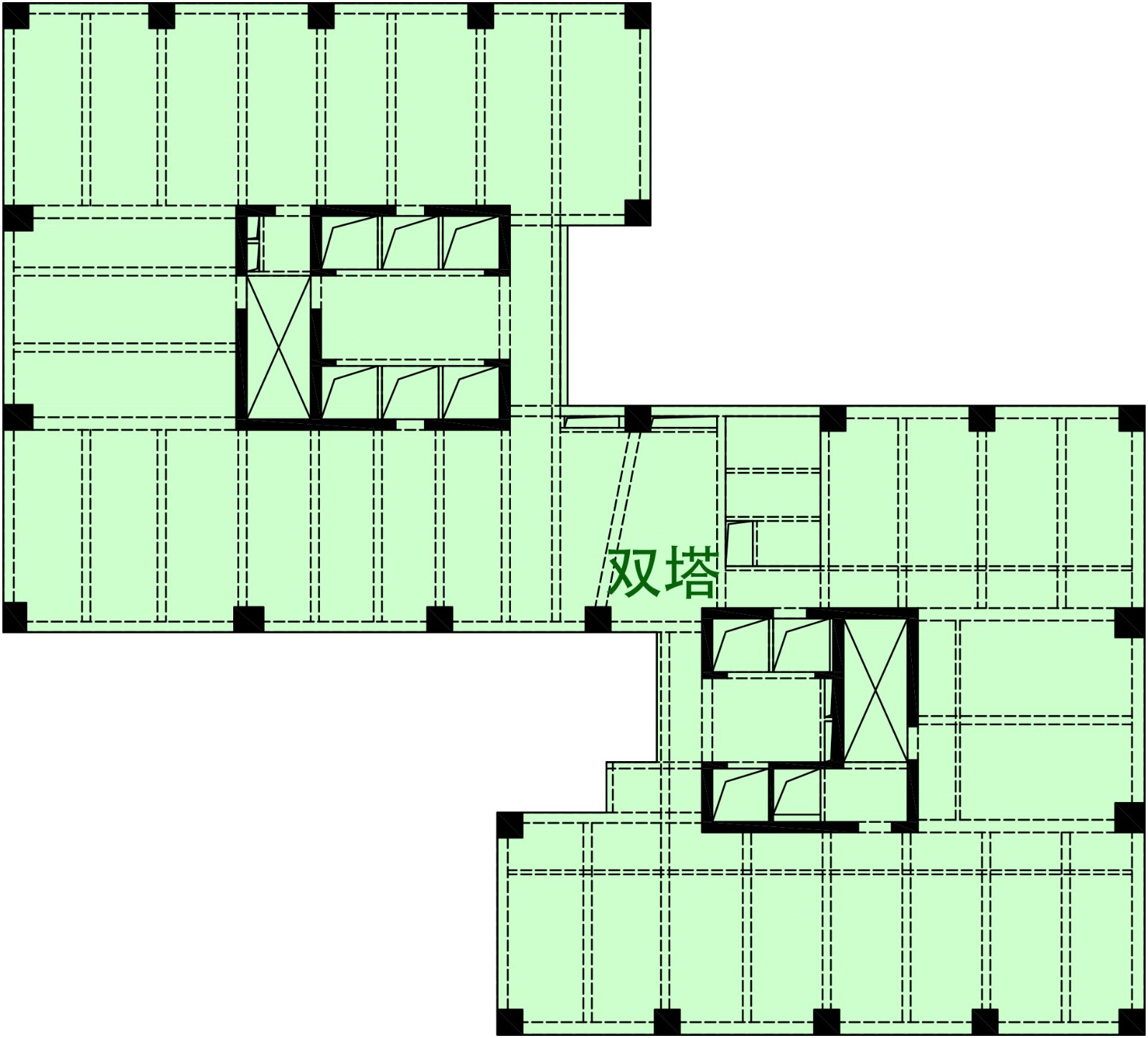

双核心筒结构平面图





2、基于钢制连接盒的预制装配式隔墙板连接施工关键技术

本技术研发了一种预制装配式隔墙板连接装置及连接方法。该隔墙连接装置具有设计新颖、结构简单、连接操作方便的优点,该连接装置及连接方法能够有效地避免隔墙连接界面剥离开裂的问题并能够有效地保证预制装配式隔墙板连接处的美观性和整体性。

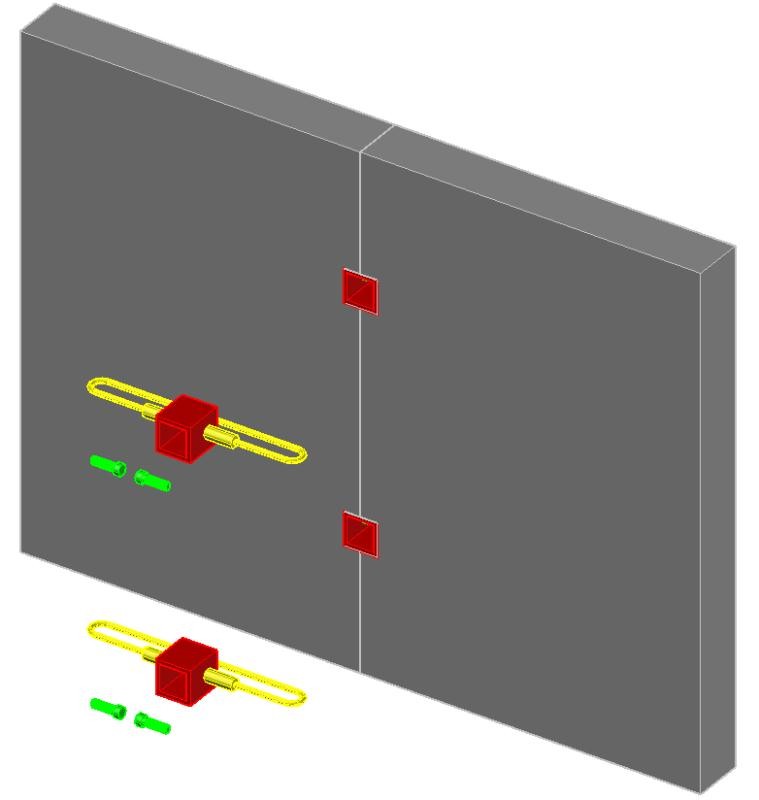

隔墙连接原理图

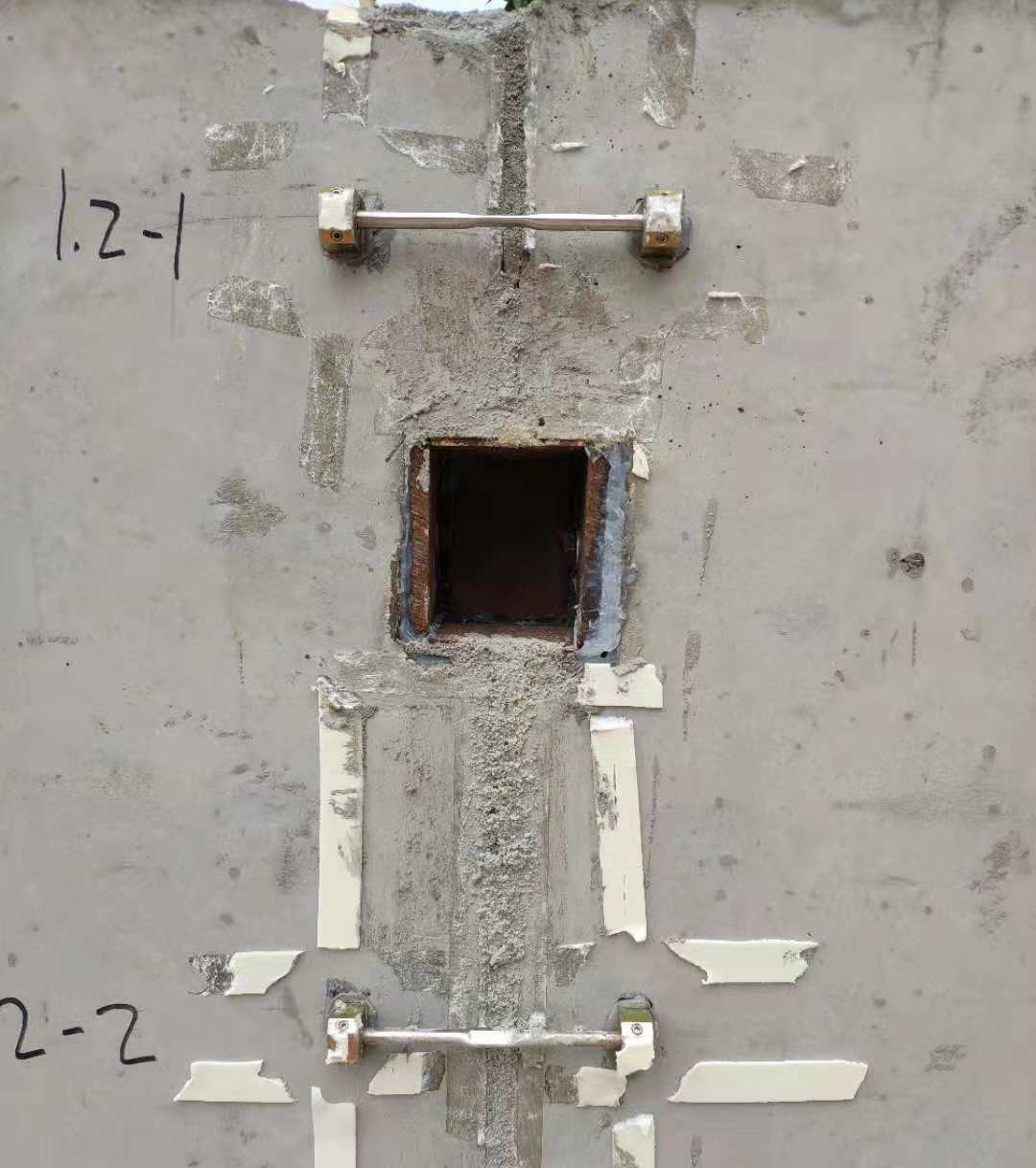

隔墙连接





3、基于MIDAS温差效应分析的地下室混凝土结构优化技术

依据项目的地下室设计图纸,采用MIDAS进行地下室混凝土温差效益分析,同时考虑当前工程施工进度情况,优化后B2、B1楼板及地下室顶板应力对比分别如图所示:

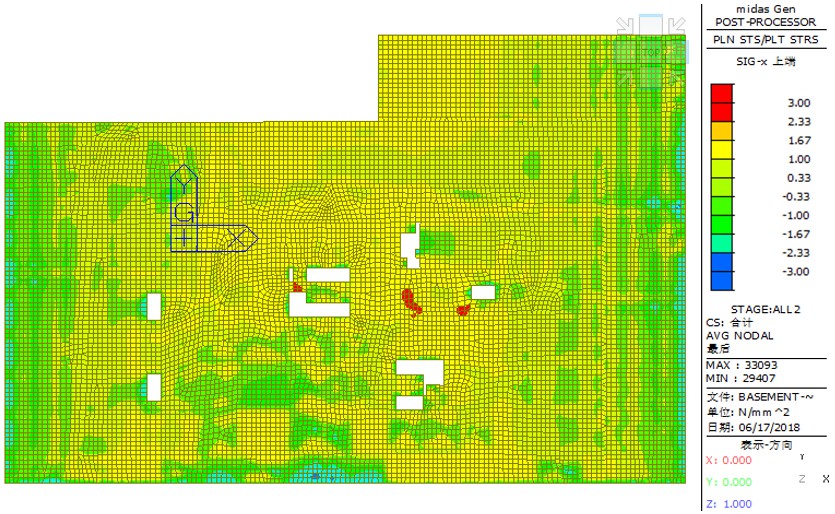

原方案X向

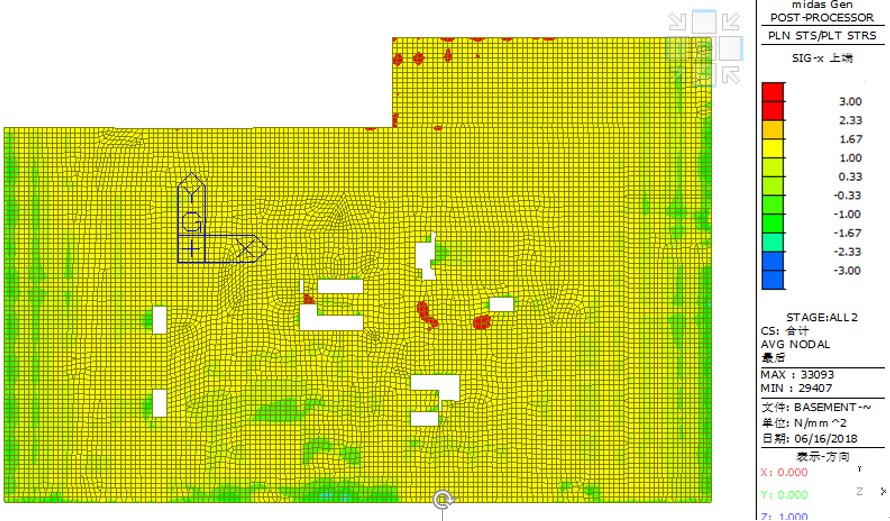

优化方案X向



 4、超高层铝合金模板与木模板组合模板施工关键技术

本工程超高层铝合金模板与木模板组合模板施工关键技术,研发出了一种自带凹槽可放方木的铝木接合构件,有效解决了核心简周边墙柱竖向与周边梁板水平向的紧密连接使铝合金模板与本模板组合构成一个整体,从而保证了整个模板体系的完整及安全。




铝木结合构件






三、新技术应用与效果


本工程中应用了《建筑业10项新技术》中的8大项,26个小项,施工中,创新多项施工工艺,使工程整体质量达到一流水平,得到业主、监理及社会各界的一致好评,提升了公司的整体管理形象。

丰富了我司超高层铝合金模板与木模板组合模板施工的施工经验,提升了我司在超高层铝合金模板与木模板组合模板施工领域的技术水平、品牌效应和工程业绩,对促进企业在超高层铝合金模板与木模板组合模板施工领域技术进步和管理具有十分重要的意义。

我国正处于超高层建筑发展的高峰期,将会面临更多的超高层铝合金模板与木模板组合模板施工问题。本工程的实施,能够为企业和行业积累超高层铝合金模板与木模板组合模板施工的经验,提升超高层铝合金模板与木模板组合模板施工方面的整体技术水平。同时,本课题的研究成果及应用将为今后类似超高层铝合金模板与木模板组合模板施工工程提供有效的借鉴作用。



四、获奖情况


1、2021年荣获东莞市土建筑学会“第二届东莞市土木工程詹天佑故乡杯奖”;

2、2021年荣获广东省土木建筑学会“第十三届广东省土木工程詹天佑故乡杯奖”;

3、2021年荣获东莞市建筑业协会“东莞市建设工程优质奖”;

4、2021年荣获广东省建筑业协会“广东省建设工程优质结构奖”;

5、2021年荣获广东省建筑业协会“广东省建设工程优质奖”;

6、2020年荣获广东省建筑安全协会“广东省房屋市政工程安全生产文明施工示范工地”;

7、2019年荣获东莞市建筑业协会“东莞市房屋市政工程安全生产文明施工示范工地”;

8、2019年“铝合金模板和木模板组合结构”实用新型专利证书;

9、2019年“基于钢制连接盒的装配式隔墙连接施工工法”省级工法证书。

10、2018年“一种新型装配式建筑隔墙连接结构”实用新型专利证书;

11、2018年“一种可调节连接长度、应力的装配式隔墙连接件”实用新型专利证书;
