获奖工程展示
东莞市城市快速轨道交通线网控制中心综合体工程 (2号商业、办公楼及3号地下室)
发布者:admin   发布于:2021-09-22   浏览次数:2459





一、工程概况


本工程紧邻东莞市轨道交通2 号线与莞惠城线,地处“东莞市南城国际商务区”核心地带(“东莞市南城国际商务区”项目规划建设面积500万平方米,将成为东莞城市的新中心),地理位置优势显著,是东莞第一个TOD/TID建成项目,也是国际商务区内的首建项目。总建筑面积约14.4万㎡,其中地下4.2万㎡;地上10.2万㎡;地下4层,地上1栋51层塔楼(包含5层裙楼),建筑高度249米。

工程于2017年7月5日开工建设,2020年9月29日竣工,总投资7.02亿元。



二、主要科技创新内容

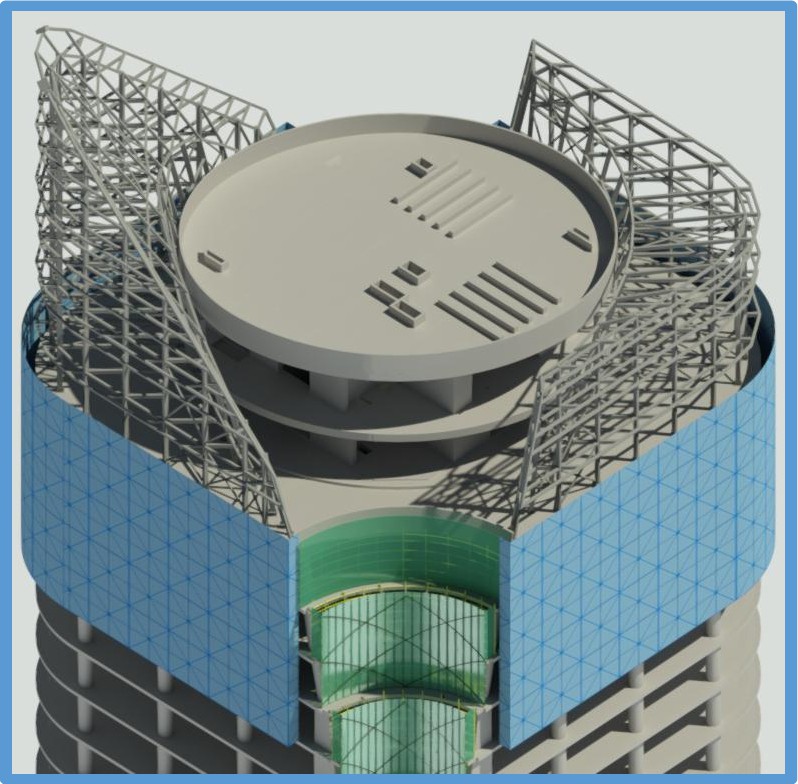

1、屋顶玉兰花花瓣造型

项目造型取东莞市花“玉兰花”之意,以简洁抽象的线条面向东莞大道展开两片优雅的“花瓣”,独特、动感的设计将形成东莞市独有的城市名片。该部分由钢结构和玻璃幕墙进行勾勒,设计和实施难度均较大。为实现塔楼顶塔冠的立面曲线效果,突出屋面的钢结构构架需拟合塔冠曲线,形成造型不规则、荷载条件复杂、设计计算分析难度较大的结构形式。采用大型有限元分析软件MIDAS-GEN835进行整体计算分析对结构的边界条件、荷载施加及结果处理都符合实际建筑物的受力状态,施工操作方便可行。





玉兰花花瓣效果图

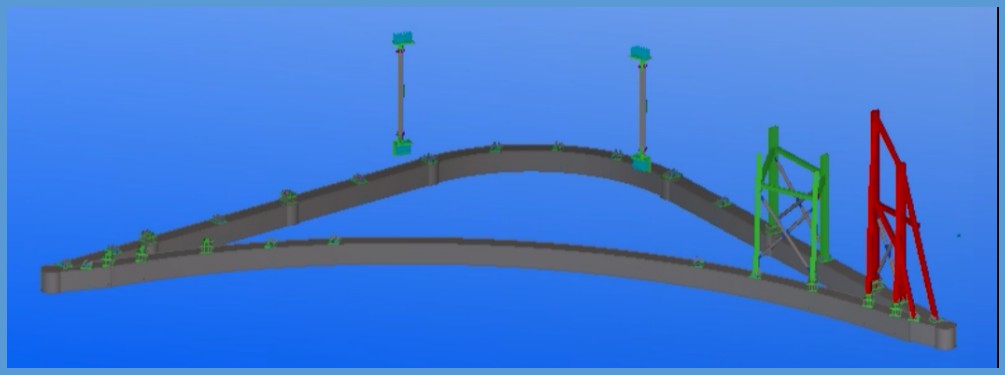

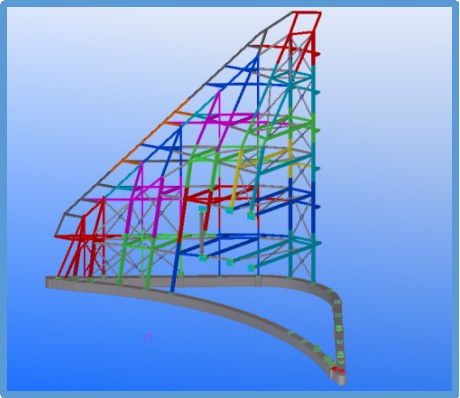

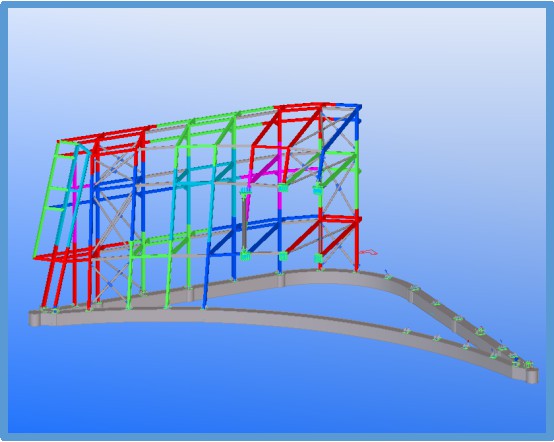

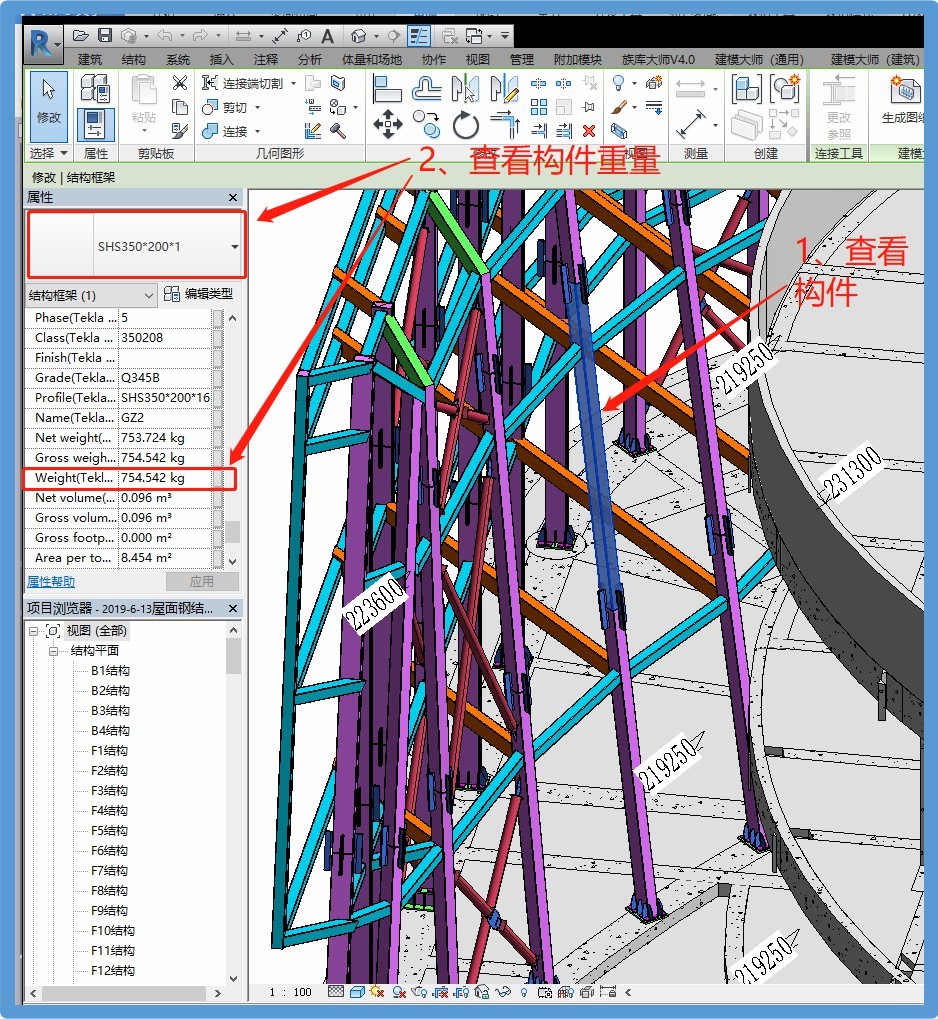

2、钢结构施工模拟吊装

本工法工艺原理主要利用BIM技术整合各专业三维模型,由于本项目屋顶钢结构为异形双曲,传统平面图纸很难了解钢结构整体构造。利用BIM技术建立的可视化模型,通过分析钢结构各构件空间、主次关系及重量,结合塔吊吊运能力合理分段吊装;复杂钢结构三维模型结合现场实际施工环境模型,通过动态施工模拟合理辅助安全防护措施,减少安全防护措施与复杂钢结构冲突,保证吊装施工顺利。




图片2.jpg              图片3.jpg




图片5.jpg    图片6.jpg

钢结构施工模拟吊装



3、中水回收系统

借鉴海绵城市雨水收集系统的全新城市雨洪管理概念,本项目施工过程就开始雨水回收系统永临结合,雨水回收池设置在地下室,通过液位控制进水阀门实现进水控制,同时将收集的雨水净化转化后再次应用现场收集地下室降排水进行中水回收,用于施工现场养护、道路冲洗、降尘、生活区冲厕等,减少水资源浪费,绿色环保。最大限度地实现雨水在城市区域的积存、渗透和净化,促进雨水资源的利用和生态环境保护,最大程度地发挥城市本身的作用。



图片7.jpg             图片8.jpg

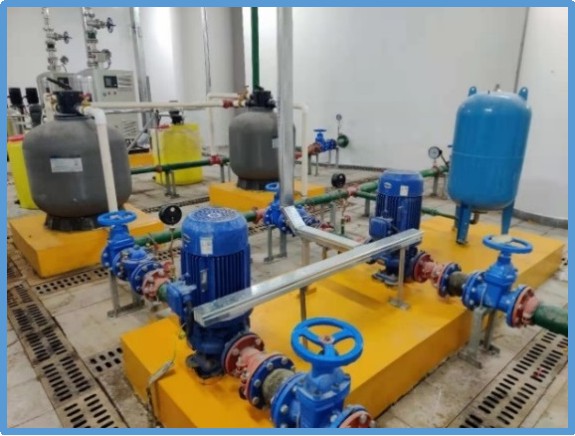

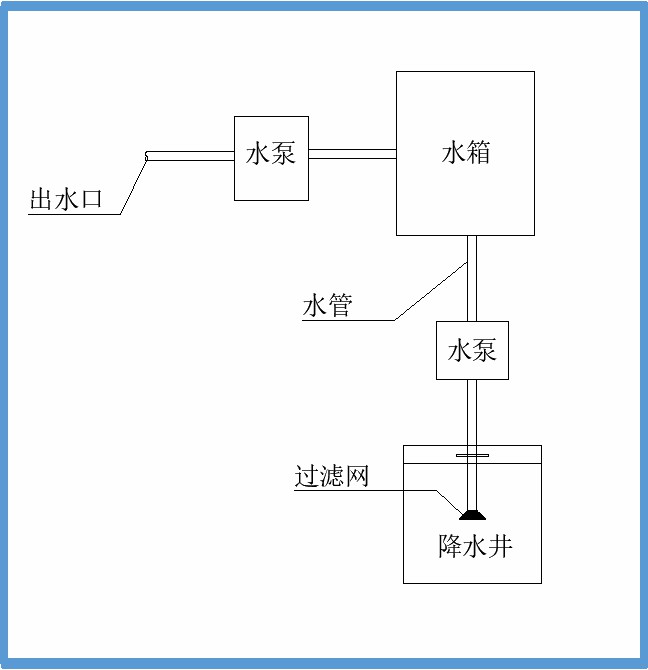

中水回收系统图                                               雨水回收水泵房

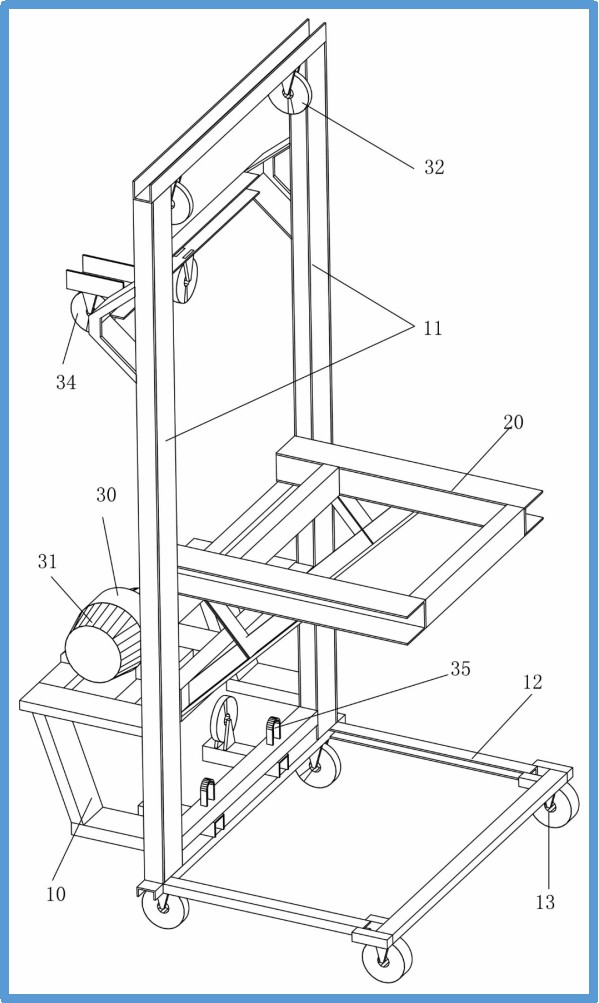

4、轻便的风管安装提升机

轻便的风管安装提升机,包括有机架、承载架以及提升机构;通过提升机构带动承载架上下运动进而托起风管,不仅方便风管的安装,提高安装效率,还能减少施工人员数量,以及降低风管安装提升过程的安全隐患。该技术已受理实用新型专利。



图片9.jpg                      图片10.jpg

轻便的风管安装提升机



三、新技术应用与效果


本工程中应用了《建筑业10项新技术》中的9大项,35个小项,施工中,创新多项施工工艺,使工程整体质量达到一流水平,得到业主、监理及社会各界的一致好评,提升了中建五局的整体管理形象。

绿色施工的实施,一方面降低能源损耗,减少建筑垃圾的排放,保护环境,同时降低噪音,粉尘污染,对保护现场工人的职业健康与周围居民的生活作息具有重要意义。

本工程通过绿色施工的实施迄今为止总共节约资金122万元,地下室、主体结构各工期节点均比合同工期提前完成,节省工程投资成本,减少劳动力的使用,取得良好的经济效益。



四、获奖情况


1、2021年荣获东莞市土木建筑学会“第二届东莞市土木工程詹天佑故乡杯奖”;

2、2021年荣获广东省土木建筑学会“第十三届广东省土木工程詹天佑故乡杯奖”;

3、2020年荣获工业的信息化部人才交流中心第三届“优路杯”全国BIM技术大赛金奖;

4、2020年荣获广东省建筑业协会“广东省建设工程优质结构奖”;

5、2019年荣获广东省建筑安全协会“广东省建设工程项目施工安全生产标准化工地”;

6、2019年荣获东莞市建筑业协会“东莞市房屋市政工程安全生产文明施工示范工地”;

7、2018年荣获广东省工程勘察设计行业协会、广东省BIM技术联盟、广东省建筑业协会、广东省工程造价协会、广东省建设科技与标准化协会、广东省市政行业协会“广东省第二届BIM应用大赛”二等奖;

8、2018年荣获广东省住房和城乡建设厅“广东省LEED二星A级绿色建筑认证”;

9、2018年荣获广东省建筑安全协会“广东省房屋市政工程安全生产文明施工示范工地”;

10、2020年荣获广东省QC三类成果。

11、2019年荣获广东省QC二等奖;

12、2018年荣获广东省QC二等奖;

13、2018年荣获湖南省优秀QC小组;

14、2020年获得实用新型专利“弧面型玻璃幕墙”;

15、2020年获得实用新型专利“一种便携式单元板块运输小车”;

16、2019年获得实用新型专利“一种管道对口装置”;

17、2018年获得实用新型专利“一种轻便的风管安装提升机”;

18、2018年获得实用新型专利“钢筋加工棚专利”;

19、2018年获得实用新型专利“一种便携式垂直度测量装置”;

20、2019年获得广东省优秀工法“风管整体提升安装施工工法”;
