一、工程概况:
本项目位于东莞市桥头镇桥头村桥光大道附近。建筑面积36446.44平米,项目总投资1.01亿元,地上5层,地下1层。为商业综合体建筑,现已入驻的商家有:上悦汇购物中心,永辉超市、上悦汇影城、周六福珠宝等。本项目建筑结构类型为框架结构,建筑高度23.70米,地下室体量大,南北长153米,东西宽109米。
工程于2016年3月19日开工建设,2018年4月9日竣工,总投资4439.29万元。
二、主要科技创新内容
1、地下室的自然通风及采光设计,采光井的设计,有利于光线在地下空间的发散,节约地下室的照明用电。且有利于汽车尾气排放,人在地下室活动不会有不舒适感,即节能又环保。
2、充分利用地形设计,本项目场地高差比较大的部位,地下室的设计充分利用地势的有利条件设计水泵房、消防水泵房、消防水池等,节约用地。
3、设备节能设计,本项目通风管道兼作火灾时该区的排烟管道,以减少地下室空间的占用和节省风管用量。为降低能耗,设备机房布置在地下室的负荷中心。给排水和空调专业的设备用房采用集中布置方案,布置在地下室中部。电气专业根据低压供电半径和供电负荷,分区布置。
4、中水回收循环利用设计,本项目将雨水和生产污水进行集中或者单独收集处理,将中水用到绿化灌溉、地面清洗、洗车等方面。达到节约用水目的。

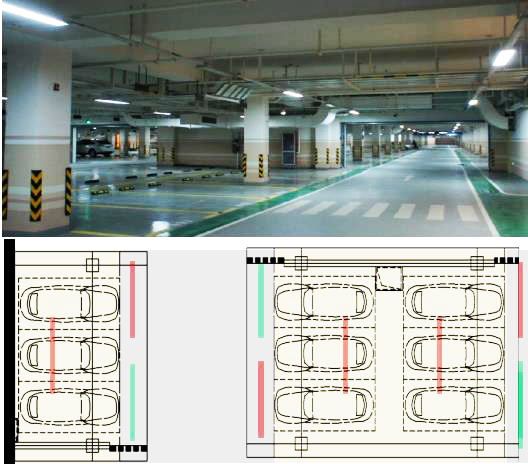

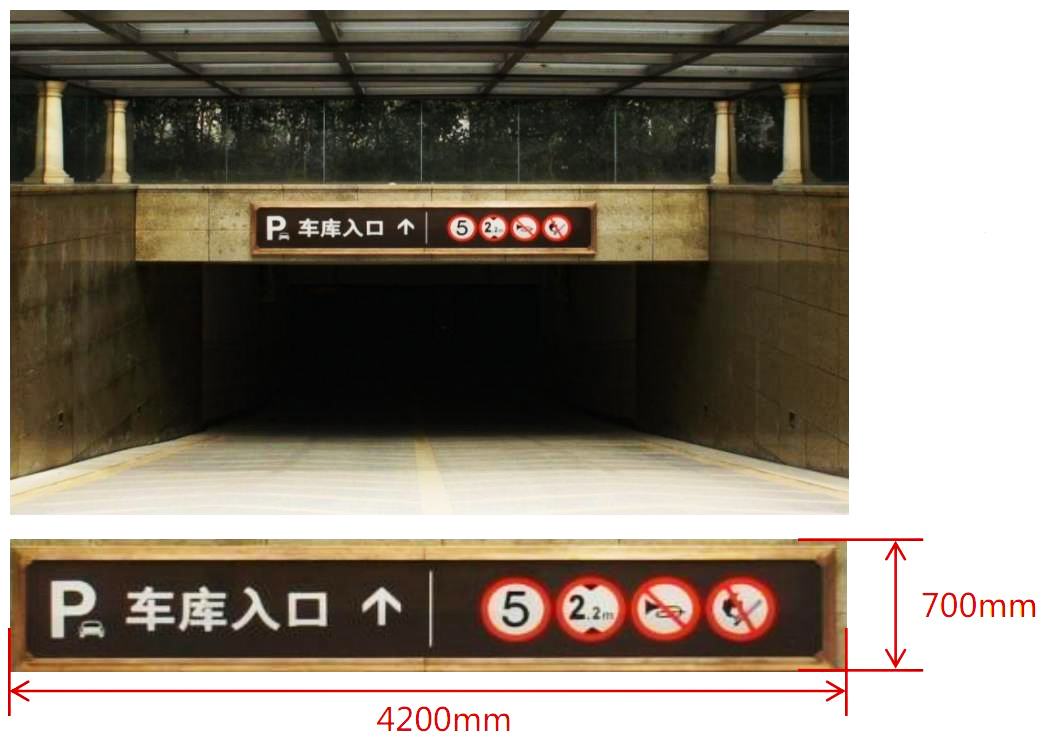

5、地下室39个极致细节设计,路侧式标志装设应与道路中线成60°夹角。有角度的路侧式标志板可避免对驾驶员产生眩光。人性化设计,通过无障碍车位及坡道来提升地下空间的便捷性。
6、大跨度大截面钢筋混凝土梁施工技术,经成果鉴定为国内先进,且获得省级工法证书。
7、超长轴赶工期梁板加强带替代后浇带施工技术,经成果鉴定为国内先进,且获得省级工法证书。
8、高支模大跨度后张法预应力梁施工技术,经成果鉴定为国内领先,且获得省级工法证书。
三、新技术应用与效果
本工程中应用了《建筑业10项新技术》中的7大项,17个小项,施工中,创新多项施工工艺,使工程整体质量达到一流水平,得到业主、监理及社会各界的一致好评,提升了公司的整体管理形象。该工程绿色设计增强了大厦的功能性能,社会效益显著。
通过采用超长轴赶工期梁板加强带替代后浇带施工技术研究,可在极大程度上加快施工进度,节约成本几十万,确保了施工质量和安全,提升整体的经济和环保效益。

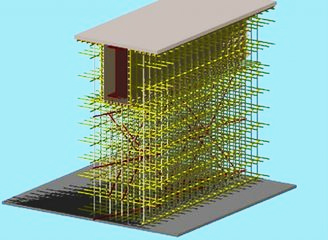

高支模大跨度后张法预应力梁的施工能有效减少架体变形、失稳的现象,夹腋大梁在模板拆除后不会发生错台,整体感官性好,通过采用早拆模支撑方式,在满足规范要求,确保结构安全的前提下,提前拆除不受施工荷载影响的模板,可以最大限度增加材料的周转次数,减少非实体成本的投入,节约了成本,提高了劳动效率,本工程施工技术做到了“安全、快速、经济”施工,实现了企业现代化管理,为今后同类的超高、超重、大跨度模板支撑体系积累了宝贵的施工经验。
本次项目为大跨度大截面钢筋混凝土梁施工技术研究,通过自制式可调顶托在大跨度大截面钢筋混凝土梁的施工应用、建立计算机模型及混凝土高效减水剂的添加等方面的技术创新,解决梁由于自重过大而导致梁体下沉及模板支架倒塌等问题,提高梁的强度和安全性。
四、获奖情况
1、2021年荣获东莞市土木建筑学会“第二届东莞市土木工程詹天佑故乡杯奖”;
2、2021年荣获广东省土木建筑学会“第十三届广东省土木工程詹天佑故乡杯奖”;
3、2020年荣获广东省建筑业协会“广东省建设工程金匠奖”荣誉证书;
4、2020年荣获广东省建筑业协会“广东省建设工程优质奖”荣誉证书;
5、2020年荣获广东省建筑业协会“广东省建设工程优质结构奖”荣誉证书;
6、2020年荣获东莞市建筑业协会“东莞市建设工程优质奖”荣誉证书;
7、2018年荣获广东省建筑业协会“广东省建设工程优质结构奖”荣誉证书;
8、2017年荣获东莞市建筑业协会“东莞市房屋市政工程安全生产文明施工示范工地”荣誉证书;
9、2017年荣获广东省建筑安全协会“广东省建设工程项目施工安全生产标准化工地”荣誉证书;
10、2017年荣获广东省建筑安全协会“广东省房屋市政工程安全生产文明施工示范工地”荣誉证书;
11、2019年“高支模大跨度后张法预应力梁施工工法”;
12、2018年“超长轴赶工期梁板加强带替代后浇带施工工法”;
13、2017年“大跨度大截面钢筋混凝土梁施工工法”。
